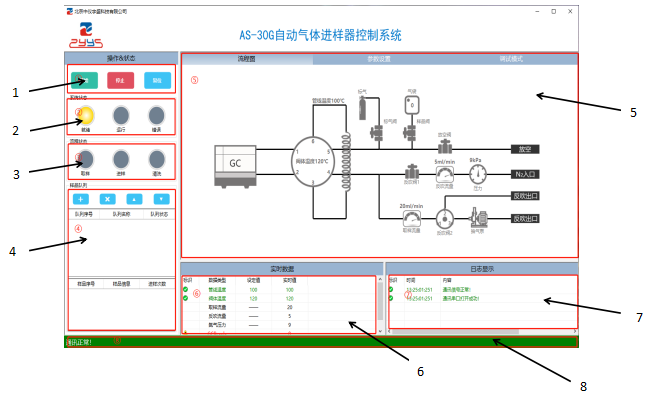

如上圖為軟件運行界面：
1進樣流程操作區，包含開始、停止、復位等操作。
2系統狀態指示區，展示系統就緒、運行、故障等狀態。
3進樣流程狀態指示區，展示取樣、進樣、反吹清洗等狀態。
4樣品隊列操作與展示區，包含添加、刪除、上下移動隊列。
5流程氣路動畫展示區、*參數設置區、*調試模式區。
6實時溫度、流量、壓力數據顯示區，展示管線溫度、閥體溫度、取樣流量、反吹流量、氮?dú)鈮毫ΑC就緒狀態。
7實時日志顯示區，顯示操作日志。
8通訊狀態展示區，顯示上位機軟件與下位機的通訊狀態。
